Présentation des produits

Chaudières murales et au sol à condensation à gaz

Chaudières murales à condensation

Chaudière D2 chauffage seul et à micro-accumulation de 12 à 35 kW

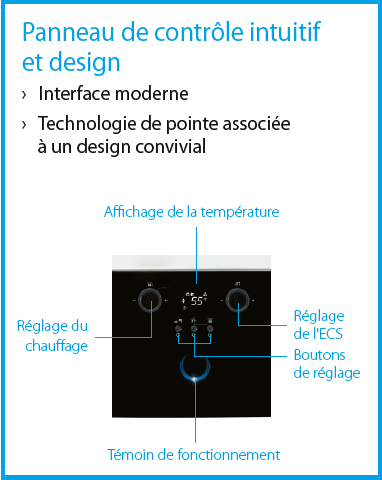

Contrôle

Régulation

Chaudière D2 chauffage seul et à micro-accumulation de 12 à 35 kW

Chaudière compacte et légère

Chaudières au sol à condensation

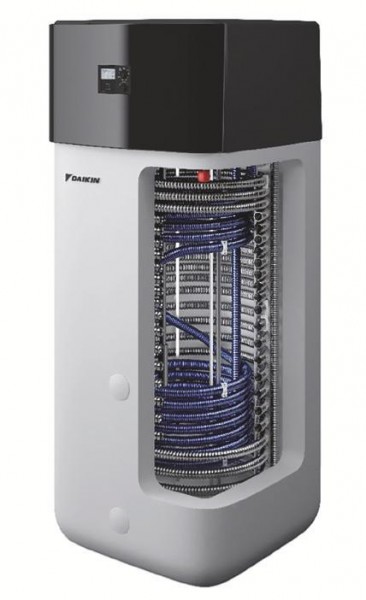

Système ECH2O

Le système de production d’eau chaude sanitaire utilise un ballon de stockage en eau technique au lieu d’un stockage d’eau chaude sanitaire.
Le puisage d’eau chaude sanitaire s’effectue à l’aide d’un échangeur à serpentin immergé dans le ballon de stockage.

Centrale hybride pour tout type d’énergie

Le système peut être utilisé comme accumulateur de chaleur efficace pour d’autres sources de chaleur.

Chaudière GCU Compact ECH2O à accumulation intégrée de 15 à 28 kW

Synthèse technique

Chaudières murales à condensation
Chauffage seul et mixtes

Caractéristiques communes

  • Corps de chauffe en alliage aluminium-silicium et brûleur modulant à prémélange total en acier inox avec plage de modulation de 1 à 8.

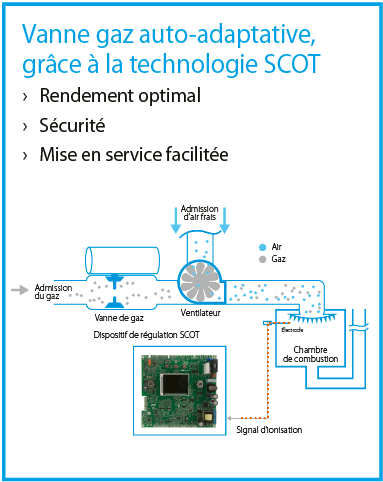

  • Technologie de combustion modulante Lambda-Gx avec contrôle électronique du ratio air/gaz, adaptable à tous les types de gaz, même liquéfiés.

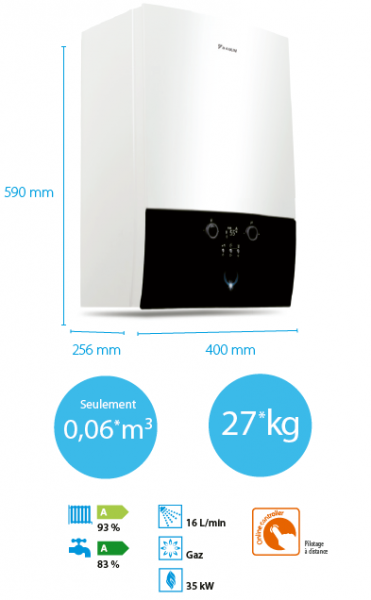

D2 simple service D2TND (12 kW - 35 kW)

Chaudière chauffage seul ou mixte à accumulation séparée

  • Chaudière à condensation, chauffage seul ou mixte à accumulation séparée, en version ventouse ou cheminée.
  • Production d’eau chaude sanitaire grâce à un préparateur sanitaire à accumulation séparé en option.

D2 double service D2CND (24 kW - 35 kW)

Chaudière mixte à micro-accumulation

  • Chaudière à condensation, mixte à micro-accumulation, en version ventouse ou cheminée.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en acier Inox.

Chaudières au sol à condensation mixtes

Caractéristiques communes

  • Corps de chauffe en alliage aluminium-silicium et brûleur modulant à prémélange total en acier inox avec plage de modulation de 1 à 7.
  • Technologie de combustion modulante Lambda-Gx avec contrôle électronique du ratio air/gaz, adaptable à tous les types de gaz, même liquéfiés.
  • Système ECH2O de production d’eau chaude sanitaire :
  • préparation de l’eau chaude sanitaire avec un ballon de stockage en eau technique hors pression, au lieu d’un ballon de stockage d’eau chaude sanitaire, à l’aide d’un premier échangeur à serpentin immergé dans le ballon de stockage,
  • réchauffage de même du ballon de stockage à l’aide d’un deuxième échangeur à serpentin immergé.
  • Fonction Intelligent Store Management (ISM) pour l’optimisation de l’efficacité énergétique du système de production du chauffage et de l’eau chaude sanitaire.
  • Valorisation du système ECH2O avec l’agrément au Titre V de la RT 2012 par arrêté du 26 juin 2015.

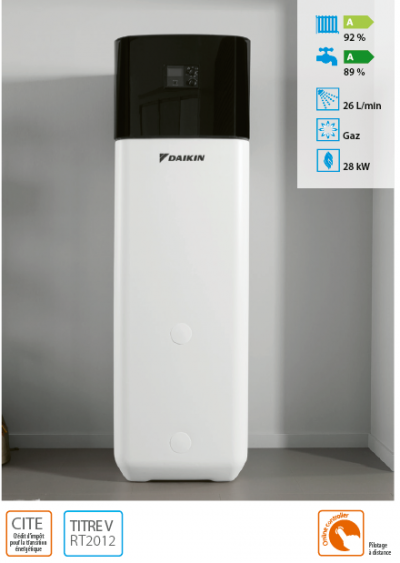

GCU Compact ECH2O double service (15 - 28 kW)

Chaudière mixte à accumulation intégrée

  • Chaudière à condensation, mixte à accumulation intégrée, en version ventouse ou cheminée.
  • Production d’eau chaude sanitaire grâce à un préparateur sanitaire intégré avec cuve en matière synthétique et avec échangeurs à serpentin en acier Inox.

Caractéristiques techniques des chaudières à gaz

Chaudières à gaz : catégorie Murale à condensation Sol à condensation
Gamme D2
simple service
D2
simple service
 - double service
GCU Compact ECH2O
double service
GCU Compact ECH2O
double service
Modèle D2TND
12 / 18 kW
D2TND - D2CND
24 / 28 / 35 kW
300 L - 500 L
15 / 20 kW
500 L
24 / 28 kW
Type (directive 92-42 CEE) condensation condensation condensation condensation
Fonctions chauffage et ECS chauffage seul (1) chauffage seul (1)
- ECS micro-accumulée (2)
ECS accumulée intégrée ECS accumulée intégrée
Nombre d’étoiles ECS (N EN 13203)  - 3 3 3
Évacuation des gaz de combustion ventouse ventouse ventouse ventouse
Classe NOx 6 6 6 6
ErP - Efficacité énergétique saisonnière chauffage ŋs (classe) A A A A
ErP - Efficacité énergétique ECS ŋwh (classe)  - A A A
ErP - Profil de soutirage  - XL L - XL XL
Puissance utile nominale à 80/60° (kW) 10,9 / 16,6 22,8 / 26,3 / 33,2  15,0 / 20,0 24,0 / 28,0
Puissance utile minimale à 80/60° (kW) 2,8 / 2,8 2,8 / 4,6 / 4,6  3,0 / 3,0 4,0 / 4,0
Rendement à charge 100% Pn (% PCI) 97,5 / 97,1 96,9 / 97,5 / 97,6 96,7 / 97,1 97,1 / 97,2
Rendement à charge 30% Pn (% PCI) 109,5 / 109,1 108,7 / 108,9 / 108,7 107,4 / 107,9 109,9 / 108,0
Pertes à l’arrêt à ΔT 30K (W) 57 / 57 57 / 65 / 65 36 / 38 44 / 48
Débit spécifique ECS à ΔT 30K (l/min)  - 12,0 / 14,0 / 16,0 22,0 / 23,0 - 23,0 / 24,0 25,0 - 26,0
Capacité de stockage ECS (l) - - 294 - 477 477
Puissance acoustique à Pmin (dB(A)) -  -  -  -
Puissance acoustique à Pn (dB(A)) 42 / 46 49 / 49 / 52 53 / 55 56 / 56
Hauteur (mm) 590 590 / 695 / 695 1881 - 1881 1881
Largeur (mm) 400 400 / 440 / 440 615 - 790 790
Profondeur (mm) 256 256 / 295 / 295 595 - 790 790
Poids (kg) 26,5 26,5 / 35,5 / 35,5
- 27,0 / 37,0 / 37,0
76,0 - 102,0 104,0
(1) Fonction ECS accumulée séparée avec préparateur à accumulation en options. (2) Fonction ECS micro-accumulée par échangeur à plaques

Préparateurs d’eau chaude sanitaire

SANICUBE SC 5XX

Préparateur d’eau chaude sanitaire séparé, vertical au sol, avec cuve en matière synthétique de 500 litres de capacité et avec échangeurs à serpentin en acier Inox.

  • Système ECH2O de production d’eau chaude sanitaire.
  • Production d’eau chaude sanitaire à un débit spécifique de 24 litres/minute en association avec une chaudière à condensation chauffage seul équipée d’une vanne trois voies pour préparateur sanitaire à accumulation.

Informations générales

  • Lieux de fabrication : Ostende (Belgique) et Güglingen (Allemagne) – sites ISO 9001 et 14001 – et autres sites du groupe.
  • Distribution : En direct à l’installateur ou par l’intermédiaire d’un réseau de grossistes indépendants.
  • Garanties :
  • Garantie de bon fonctionnement de 2 ans.
  • Garantie supplémentaire de 3 ans ou 5 ans selon les pièces.
  • Approvisionnement garanti en pièces détachées : 10 ans.
  • Réseau commercial : 13 agences régionales, 4 antennes locales.
  • Assistance technique : N° Indigo 0 820 820 121.
