PRODUITS

Présentation des produits

Production de chauffage et d’eau chaude sanitaire par pompe à chaleur

Pompes à chaleur air/air monosplit

Pompe à chaleur air/air
Siesta Bluevolution

Chauffage seul ou chauffage et rafraîchissement

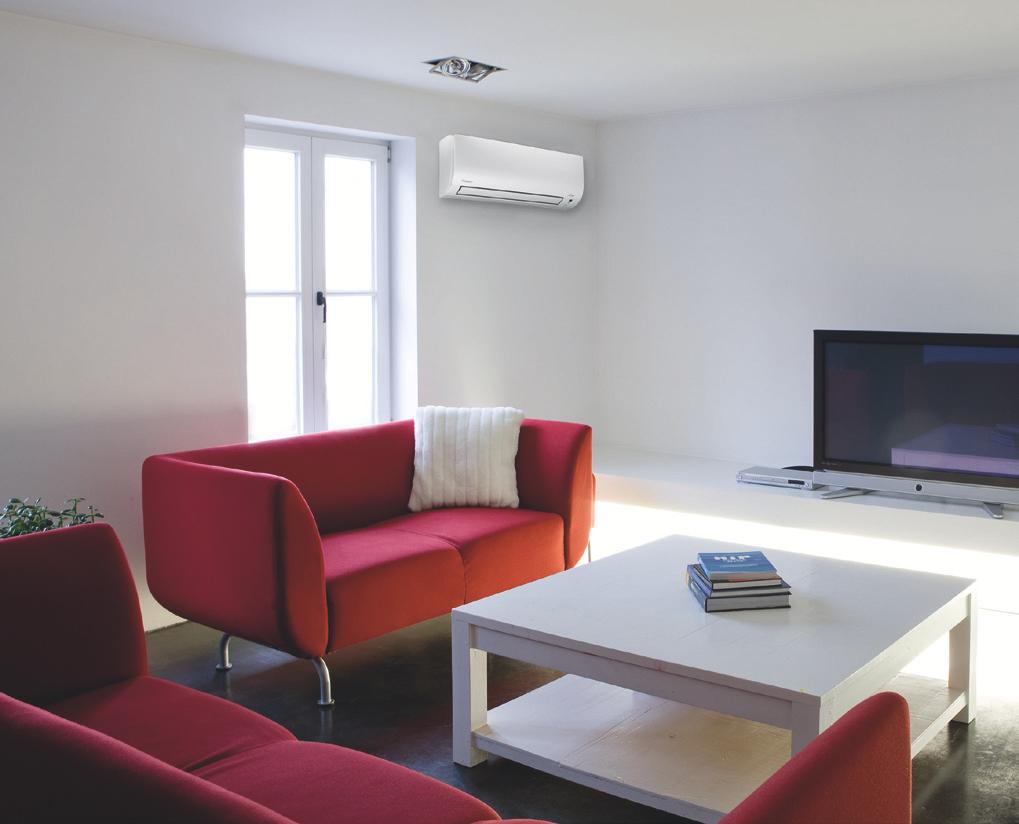

Gamme murale Siesta BluevolutionATXP-M

Gamme murale Siesta Bluevolution ATXP-M
  • Gamme de 3 tailles de puissance calorifique nominale de 2,5 à 4,0 kW.
  • COP jusqu’à 4,77 à 7°C selon la norme NF EN 14511.

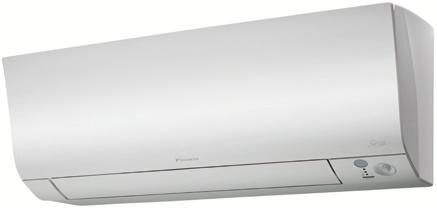

Unité intérieure ATXP-M

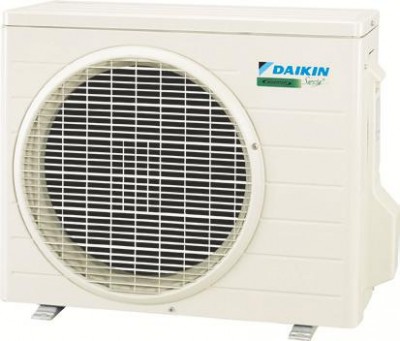

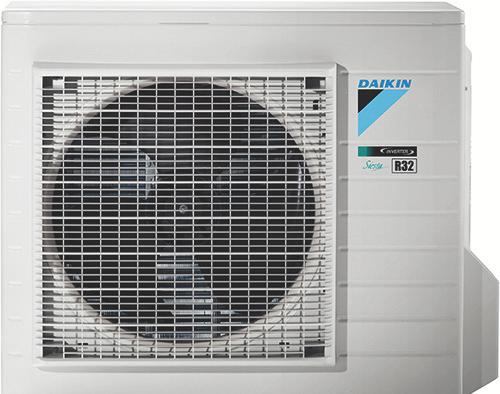

Groupe extérieur ARXP-M

Gamme murale Siesta Bluevolution ATXM-N
  • Gamme de 3 tailles de puissance calorifique nominale de 2,8 à 5,8 kW.
  • COP jusqu’à 5,00 à 7°C selon la norme NF EN 14511.

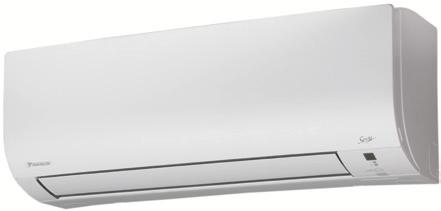

Unité intérieure ATXM-N

Groupe extérieur ARXM-N9

Pompes à chaleur air/eau bi-bloc moyenne température

Pompe à chaleur air/eau
Daikin Altherma 3R

Chauffage seul avec option rafraîchissement
Eau chaude sanitaire

Gamme
Daikin Altherma 3R

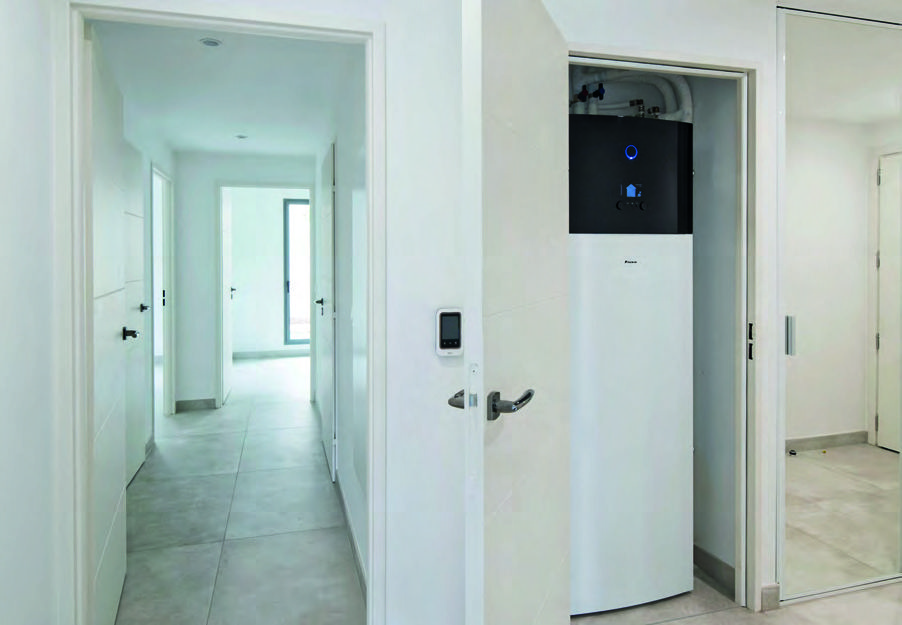

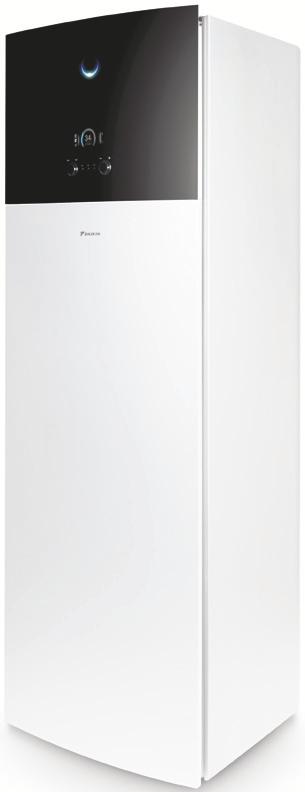

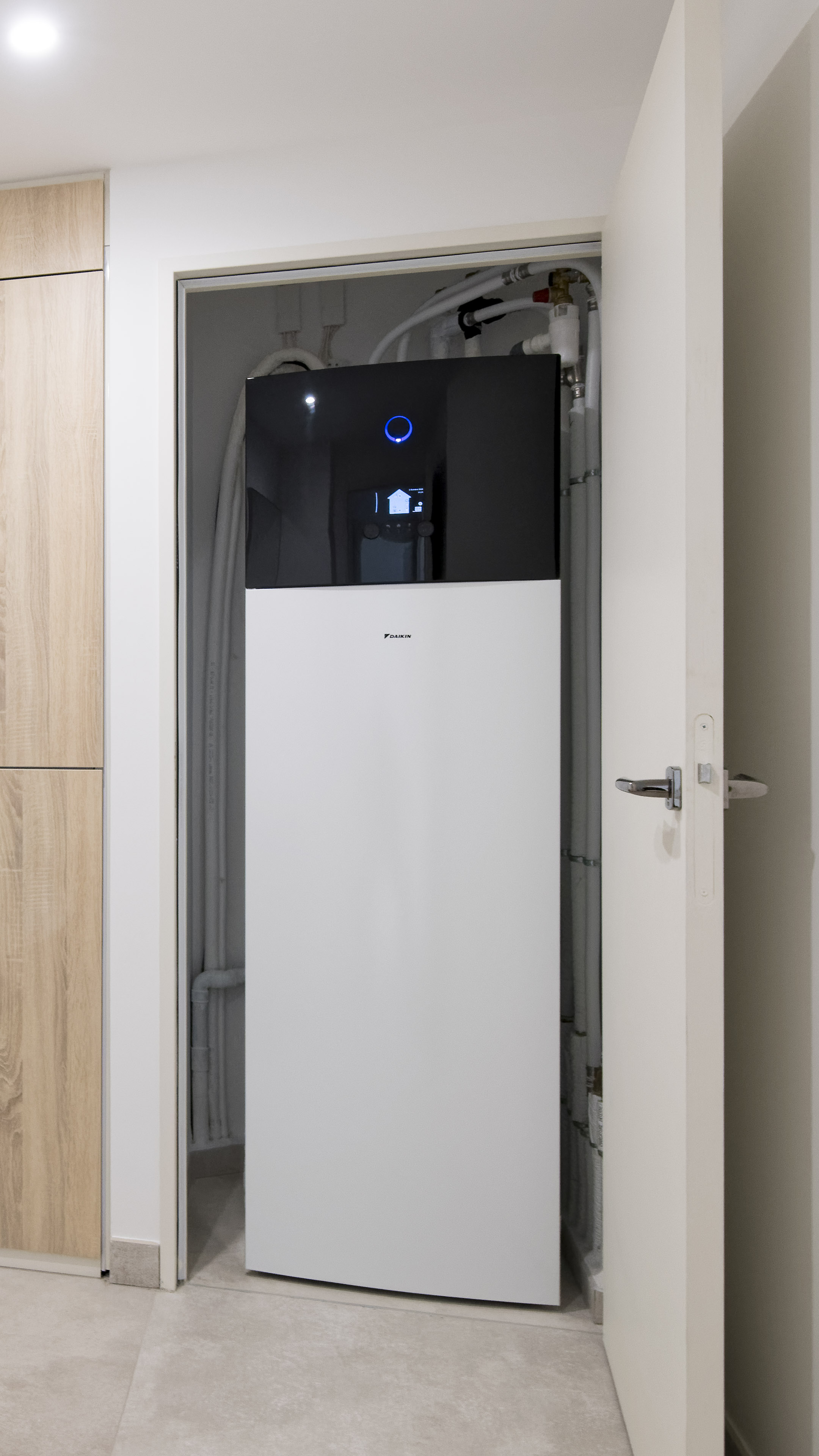

Unité intérieure au sol avec production d’eau chaude sanitaire intégrée EHVH-D6V

Unité de production de chauffage et d’eau chaude sanitaire intégrée.
Ballon sanitaire en Inox de 180 ou 230 litres de capacité.
Gamme
Daikin Altherma 3R

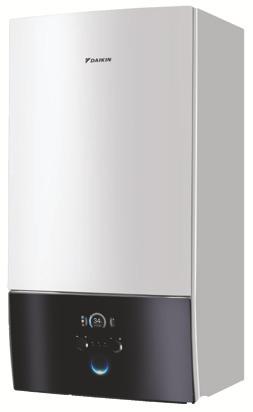

Unité intérieure murale EHBH-D6V

Unité de production de chauffage seul

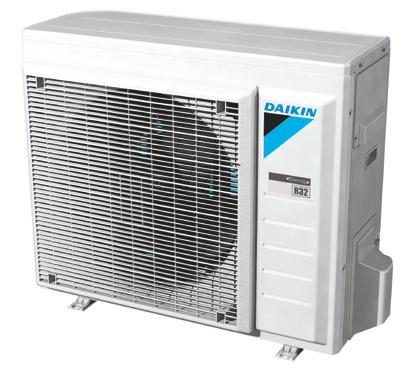

Unité extérieure ERGA-DV

Gamme de 3 tailles de puissance calorifique nominale de 4 à 8 kW.
COP jusqu’à 5,10 à 7°C chauffage selon la norme NF EN 14511-2.
COP jusqu’à 3,30 à 7°C ECS selon la norme NF EN 16147.

Synthèse technique

Systèmes de production individuelle de chauffage et d’eau chaude sanitaire par pompe à chaleur air/eau
Gamme Daikin Altherma 3R au R-32

Présentation

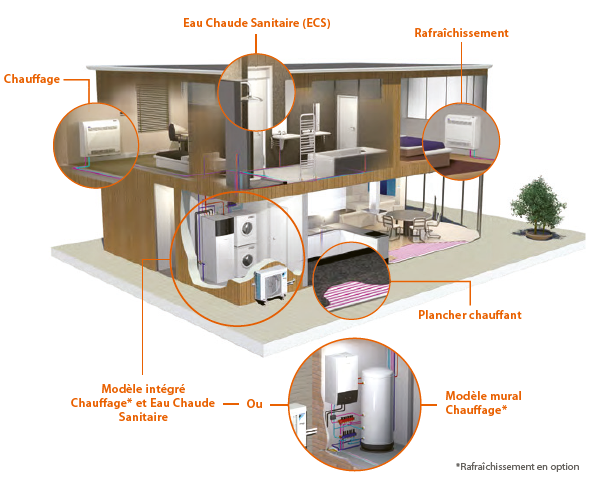

Système de production individuelle de chauffage, d’eau chaude sanitaire, et de rafraîchissement en option, par pompe à chaleur air/eau bi-bloc moyenne température chaud seul ou réversible, compatible avec tous les types d’émetteurs à eau chaude basse ou moyenne température. Gamme de combinaisons d’unités extérieures ERGA-DV, de petite puissance avec régulation par système Inverter, et d’unités intérieures murales EHBH-D6V, de production de chauffage seul, ou au sol EHVH-D6V, de production de chauffage et d’eau chaude sanitaire intégrée.
Technologie utilisant le réfrigérant R-32 à faible Potentiel de réchauffement planétaire (PRP) permettant une réduction de 68% de l’empreinte carbone par rapport au R-410A, à charge équivalente.

Description

Unité extérieure petite puissance ERGA-DV

Gamme de 3 tailles de puissance calorifique nominale de 4 à 8 kW.

Régulation par système Inverter et par loi d’eau permettant de moduler la puissance de l’unité extérieure et la température de départ d’eau de chauffage de l’unité intérieure en fonction de la température extérieure.

Caractéristiques :

  • COP jusqu’à 5,10 à 7°C/35°C selon la norme NF EN 14511-2.
  • Niveau de pression sonore de 36 dB(A) à 5 m.
  • Compresseur Swing, réfrigérant R-32.

Unité intérieure murale EHBH-D6V

Unité intérieure de production de chauffage, avec une batterie électrique d’appoint étagé de 2 à 6 kW de série, compatible avec un ballon à accumulation de 150 à 300 litres de capacité.

Caractéristiques :

  • Efficacité énergétique saisonnière A++ à 55°C et A+++ à 35°C chauffage.
  • Télécommande avec programmation hebdomadaire.

Unité intérieure au sol intégrée EHVH-D6V

Unité intérieure de production de chauffage, avec une batterie électrique d’appoint étagé de 2 à 6 kW de série, et d’eau chaude sanitaire intégrée, avec un ballon à accumulation en Inox de 180 ou 230 litres de capacité, équipé d’un échangeur à serpentin, d’un système de protection contre la corrosion par anode en titane à courant imposé et d’un système antilégionellose.

Caractéristiques :

  • Efficacité énergétique saisonnière A++ à 55°C et A+++ à 35°C chauffage et A+ à cycle L ou XL ECS selon la combinaison.
  • Télécommande avec programmation hebdomadaire.

Certification

Certification des combinaisons d’unités HP Keymark.

Caractéristiques techniques

Unité extérieure ERGA-DV Taille 4
04DV
Taille 6
06DV
Taille 8
08DV
Chauffage – Plancher chauffant – Température de départ d'eau +35°C
Puissance calorifique à +7°C ext. kW 4,34 6,01 7,50
COP à +7/+35°C - 5,10 4,85 4,60
Puissance calorifique à -7°C ext. kW 5,48 6,4 7,42
COP à -7/+35°C - 3,01 2,91 2,80
Chauffage – Radiateur BT – Température de départ d'eau +45°C
Puissance calorifique à +7°C ext. kW 5,24 6,43 8,07
COP à +7/+45°C - 3,88 3,78 3,65
Puissance calorifique à -7°C ext. kW 5,24 6,36 7,74
COP à -7/+45°C - 2,30 2,32 2,31
Chauffage – Radiateur MT – Température de départ d'eau +55°C
Puissance calorifique à +7°C ext. kW 4,90 5,81 7,51
COP à +7/+55°C - 2,65 2,70 2,70
Puissance calorifique à -7°C ext. kW 4,37 5,72 7,43
COP à -7/+55°C - 1,60 1,74 1,83
Plage de fonctionnement – Température extérieure
Chauffage / ECS °C -25 ~ +25 / -25 ~ +35
Pompe à chaleur air/eau Daikin Altherma 3R - Unité extérieure
Unité intérieure avec ballon EHVH-D6V 04S18D6V
06S18D6V
08S18D6V
04S23D6V
06S23D6V
08S23D6V
Caractéristiques chauffage
Batterie électrique d'appoint en base kW 6 6
Niveaux de puissance sonore – Chauffage dB(A) 42 42
Caractéristiques ECS
Efficacité énergétique label B B
Cycle de soutirage - L XL
Volume nominal de stockage litre 180 230
Durée de mise en température (th) h min 1h34 1h47
Puissance de réserve (Pes) W 28 28
Coefficient de performance (COPDHW) - 3,1 3,3
Volume maximum d'eau chaude utilisable (Vmax) litre 238 288

Pompe à chaleur air/eau Daikin Altherma 3R - Unité intérieure

Systèmes de production individuelle de chauffage par pompe à chaleur air/air
Gamme siesta Bluevolution au R-32

Présentation

Système de production individuelle de chauffage et de rafraîchissement par pompe à chaleur air/air monosplit réversible.
Gamme de combinaisons de groupes extérieurs ARXP-M et ARXM-N9, de petite puissance avec régulation par système Inverter, et d’unités intérieures murales ATXP-M et ATXM-N, de production de chauffage et de rafraîchissement.
Technologie utilisant le réfrigérant R-32 à faible Potentiel de réchauffement planétaire (PRP) permettant une réduction de 68% de l’empreinte carbone par rapport au R-410A.

Description

Groupes extérieurs petite puissance ARXP-M et ARXM-N9

Gammes de 3 tailles chacune de puissance calorifique nominale de 2,5 à 4,0 kW et de 2,8 à 5,8 kW.

Régulation par système Inverter permettant de moduler la puissance de l’unité extérieure.

Caractéristiques :

  • compresseur Swing, réfrigérant R-32.

Unités intérieures murales ATXP-M et ATXM-N

Unités intérieures réversibles (chauffage et rafraîchissement).

Caractéristiques :

  • COP jusqu’à 4,77 et 5,00 à 7°C selon la norme NF EN 14511-2, selon la combinaison.
  • Efficacité énergétique saisonnière en chaud et en froid jusqu’à A++ ou A+++ selon la combinaison.
  • Filtre désodorisant à apatite de titane et système Flash Streamer de purification de l’air selon le modèle,
  • Télécommande infrarouge.
  • Détecteur de présence et programmation hebdomadaire selon le modèle.
  • Possibilité de blocage en mode chaud seul.

Certification

Certification des combinaisons d’unités Eurovent.

Caractéristiques techniques

Groupe extérieur ARXP 20M ARXP 25M ARXP 35M ARXM 25N9 ARXM 35N9 ARXM 50N9
Niveaux de pression sonore chaud / froid dB(A) 47 / 46 47 / 46 48 / 48 47 / 46 49 / 49 49 / 48
Niveaux de puissance sonore chaud / froid dB(A) 61 / 60 61 / 60 62 / 62 59 / 58 61 / 61 62 / 62
Plage de fonctionnement
– T ext.
chaud °C -15 ~ +18 -20 ~ +18
froid °C -10 ~ +46 -10 ~ +50
Pompe à chaleur air/air Siesta Bluevolution - Unité extérieure
Unité intérieure ATXP20M ATXP25M ATXP35M ATXM25N ATXM35N ATXM50N
Puissance
restituée
chaud +7°C ext. kW 1,3 / 2,5 / 3,5 1,3 / 3,0 / 4,0 1,3 / 4,0 / 4,8 1,3 / 2,8 / 4,7 1,4 / 4,0 / 5,2 1,7 / 5,8 / 6,5
froid min/nom/
max
kW 1,3 / 2,0 / 2,6 1,3 / 2,5 / 3,0 1,3 / 3,5 / 4,0 1,3 / 2,5 / 3,2 1,4 / 3,4 / 4,0 1,7 / 5,0 / 5,3
Puissance
absorbée
chaud nominal kW 0,52 0,69 1,00 0,56 0,99 1,53
froid nominal kW 0,50 0,66 1,01 0,57 0,83 1,45
Débit d'air chaud silence/PV/
MV/GV
m3/h 312 / 372 / 504 / 624 312 / 384 / 504 / 624 318 / 420 / 540 / 690 318 / 408 / 522 / 648 318 / 426 / 540 / 648 642 / 732 / 876 / 1026
froid silence/PV/
MV/GV
m3/h 252 / 336 / 444 / 570 252 / 348 / 462 / 582 270 / 378 / 498 / 690 264 / 372 / 486 / 666 276 / 384 / 498 / 738 486 / 696 / 852 / 966
Niveaux
de pression
sonore
chaud silence/PV/
MV/GV
dB(A) 21 / 28 / 34 / 39 21 / 28 / 34 / 40 21 / 29 / 35 / 40 20 / 27 / 34 / 39 20 / 28 / 35 / 39 31 / 34 / 39 / 43
froid silence/PV/
MV/GV
dB(A) 19 / 25 / 33 / 39 19 / 26 / 33 / 40 20 / 27 / 34 / 43 19 / 25 / 33 / 41 19 / 29 / 33 / 45 27 / 36 / 40 / 44
Niveaux
de puissance
sonore
chaud /
froid
nominal dB(A) 55 / 55 55 / 55 58 / 58 55 / 58 55 / 58 58 / 58
Coefficient
de performance
EER /
COP
froid/chaud
– nominal
- 3,98 / 4,77 3,79 / 4,36 3,45 / 4,02 4,39 / 5,00 4,09 / 4,04 3,45 / 3,79
Pompe à chaleur air/air Siesta Bluevolution - Unité intérieure

Informations générales

  • Lieux de fabrication : Ostende (Belgique), Brno et Plzen (République tchèque) – sites ISO 9001 et 14001 – et autres sites du groupe.
  • Distribution : En direct à l’installateur ou par l’intermédiaire d’un réseau de grossistes indépendants.
  • Garanties :
  • Garantie de bon fonctionnement de 2 ans.
  • Garantie supplémentaire de 3 ans ou de 5 ans selon les pièces.
  • Approvisionnement garanti en pièces détachées : 10 ans.
  • Réseau commercial : 13 agences régionales, 4 antennes locales.
  • Assistance technique : N° Indigo 0 820 820 121
