Chauffe-eau thermodynamiques à accumulation verticaux muraux et au sol
Gamme EDEL

Chauffe-eau thermodynamiques individuels sur air ambiant ou extérieur, verticaux muraux et au sol avec pompe à chaleur air/eau intégrée.

Description

EDEL 80/100/150
Chauffe-eau verticaux muraux

EDEL 200/270
Chauffe-eau au sol

  • Enveloppe extérieure en acier avec finition par peinture époxy.
  • Isolation thermique en mousse de polyuréthane.
  • Cuve avec protection contre la corrosion selon le modèle :
  • Edel 80/100/150 : cuve en acier avec revêtement en émail et protection par anode en magnésium,
  • Edel 200/270 : cuve en acier Inox.
  • Résistance électrique stéatite démontable sans vidange de l’appareil.
  • Thermostat électronique.
  • Pompe à chaleur air/eau au-dessus de la cuve.
  • Condenseur par échangeur eHD en aluminium, avec des mini-canaux asymétriques garantissant un très haut transfert de chaleur au volume d’eau de la cuve.
  • Régulation avec optimisation de la production d’eau chaude sanitaire par la pompe à chaleur.

Le fluide frigorigène écologique

Non soumis aux exigences de la réglementation F-GAS européenne.

Les chauffe-eau thermodynamiques Edel et les pompes à chaleur HRC70 fonctionnent avec un fluide frigorigène non fluoré, le R290.
Ce fluide ne contribue que très faiblement à l’effet de serre contrairement à ceux utilisés dans les systèmes traditionnels.

Certification

Modèles certifiés NF Électricité Performance ***, de classe I et d’indice de protection IP X4.

+ produit

Edel Air

Le chauffe-eau thermodynamique Edel Air est la solution adaptée aux maisons individuelles.

Edel Air

Une large gamme de chauffe-eau individuels, sur air ambiant ou extérieur, verticaux muraux et au sol.

Edel optimisé

La solution Edel Opti permet l’association d’un chauffe-eau thermodynamique Edel de petite capacité de 80, 100 ou 150 litres et d’une chaudière à gaz à condensation pour assurer la production d’appoint ou de secours.

Caractéristiques techniques

Voir le tableau des caractéristiques techniques des gammes EDEL et EDEL ACE


Système collectif de chauffe-eau thermodynamiques à accumulation
Gamme EDEL ACE

Chauffe-eau thermodynamiques individuels à raccordement aéraulique collectif sur air extérieur, verticaux muraux avec pompe à chaleur air/eau intégrée.

Description

Edel ACE
Système pour chauffe-eau verticaux muraux EDEL 80/100/150

  • Système de raccordement aéraulique concentrique commun pour plusieurs chauffe-eau thermodynamiques Edel verticaux muraux équipés d’un ventilateur spécifique.
  • Nombre maximum de chauffe-eau raccordés : 9.
  • Diamètre intérieur/extérieur du raccordement selon le nombre de chauffe-eau raccordés : de 125/200 mm à 200/300 mm.

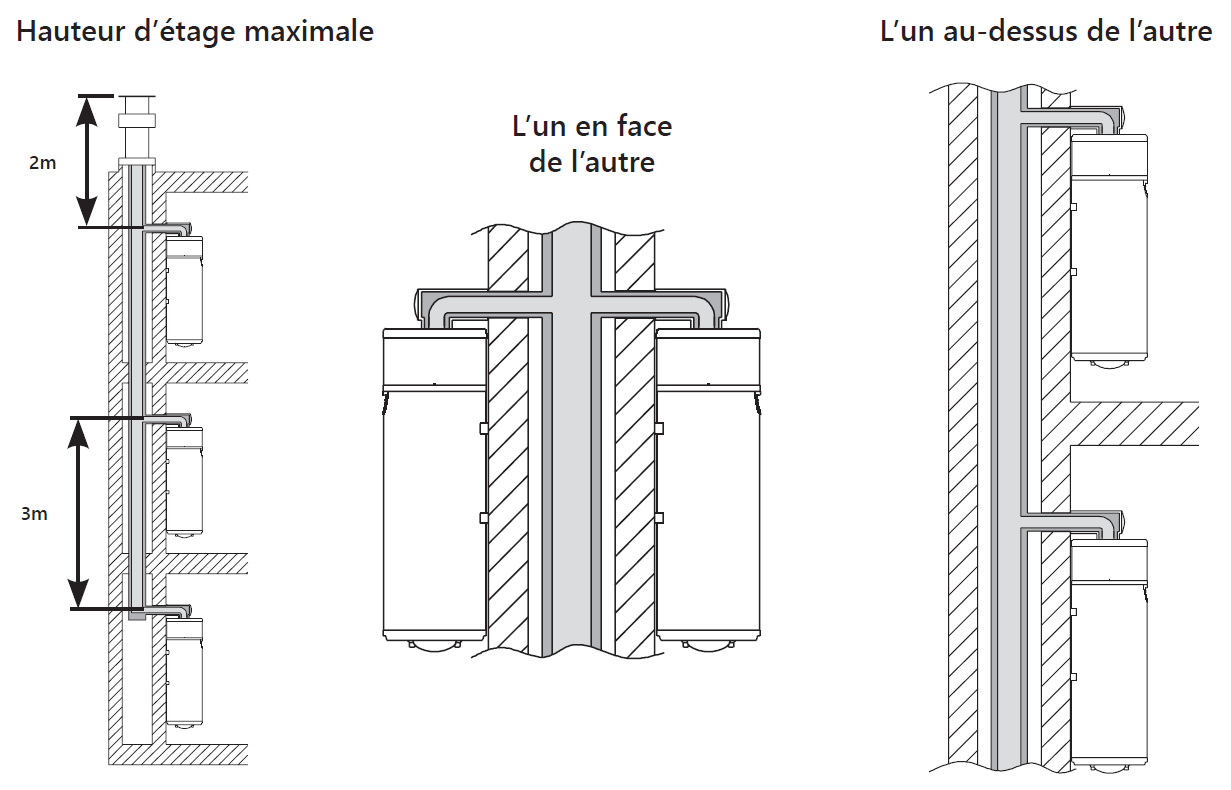

Positionnement

+ produit

Système Edel ACE

Le système aéraulique collectif Edel est la solution thermodynamique individuelle pour les bâtiments d’habitation collectifs.

Edel ACE est un chauffe-eau thermodynamique autonome avec un ventilateur optimisé pour aspirer et refouler l’air extérieur en toiture.

  • Chauffe-eau raccordé à un conduit d’air concentrique commun.
  • Fonctionnement autonome de chaque chauffe-eau sur l’air extérieur.
  • Pas de nécessité de percement en façade, pas de contraintes d’implantation en toiture.
  • Large gamme de chauffe-eau pour tout type d’appartement (80, 100 et 150 litres).
  • Pas d’emprise sur le volume habitable (pas de soffites).
  • Compatible avec des solutions BBCA (bâtiment bas carbone).

Edel ACE

Système pour bâtiment d’habitation collectif

Edel ACE

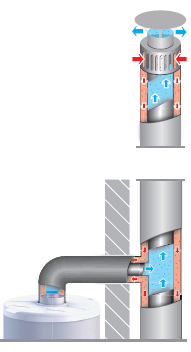

Ventouse concentrique brevetée

Edel ACE

Placement dans le volume habitable

Caractéristiques techniques des gammes EDEL et EDEL ACE

Chauffe-eau thermodynamiques Unité EDEL 80 /
EDEL ACE 80		 EDEL 100 /
EDEL ACE 100		 EDEL 150 /
EDEL ACE 150		 EDEL 200 EDEL 270
Performances pompe à chaleur
Puissance maximale (PAC + appoint) W 1600 1600 1600 2200 2200
Plage de température d’air °C  -7 à +35  -7 à +35  -7 à +35  -7 à +35  -7 à +35
Température ECS avec la PAC °C 30 à 55 30 à 55 30 à 55 30 à 60 30 à 60
Puissance maximale absorbée par la PAC W 350 / 300 350 / 300 350 / 300 700 700
Débit d'air m3/h 80 à 140 80 à 140 80 à 140 250 à 400 250 à 400
Niveau de pression sonore à 2 m* dB(A) 31 / 36 31 / 36 31 / 36 33 33
Fluide frigorigène  - / kg R290 / 0,10 R290 / 0,10 R290 / 0,10 R290 / 0,15 R290 / 0,15
Données normatives (NF EN 16147)
Cycle de puisage - M / S M / S M / S M L
COP (air extérieur +7°C) - 2,45 / 2,12 2,45 / 2,13 2,59 / 2,18 3,21 3,24
COP (air ambiant +15°C) - 2,60 / - 2,70 / - 2,89 / - 3,24 3,30
Puissance électrique de réserve Pes W 12,0 / 13,0 15,3 / 15,0 17,0 / 16,9 20,6 23,3
Température d'eau chaude de référence °C 53,60 / 53,08 54,14 / 53,13 54,29 / 53,80 53,28 53,87
Durée de chauffe - 4h54 / 5h25 6h06 / 7h24 8h52 / 9h20 6h12 10h08
Classe énergétique ErP - A+ A+ A+ A+ A+
Efficacité énergétique saisonnière % 101 / 101 102 / 101 105 / 106 132 132
Volume maximum d’eau chaude utilisable Vmax L 100,6 / 99,5 132,0 / 130,2 211,4 / 197,8 244,4 335,4
Volume d’eau chaude délivré à 40°C V40td L 247 / 244 313 / 307 417 / 388 612 663
Dimensions et raccordements
Dimensions (diamètre x hauteur) mm 525 x 1145 525 x 1290 525 x 1660 630 x 1470 630 x 1748
Poids à vide kg 45 48 59 71 81
Alimentation électrique V - A 230 - 10 230 - 10 230 - 10 230 - 10 230 - 10
Indice de protection - IPX4 IPX4 IPX4 IPX4 IPX4
Caractéristiques de la cuve
Volume nominal L 80 100 150 200 270
Pression maximale de service MPa 0,6 (6 bar) 0,6 (6 bar) 0,6 (6 bar) 0,6 (6 bar) 0,6 (6 bar)
Puissance appoint électrique intégré (sécurité 85°C) W 1200 1200 1200 1500 1500
Température maximale avec appoint électrique °C 65 65 65 65 65
* Pression acoustique testée en chambre semi-anéchoïque selon les normes NF EN ISO 3745 et NF EN 12102

Chauffe-eau thermodynamiques à accumulation avec pompe à chaleur et préparateur
Gamme MégaPAC70

Système de production collective d’eau chaude sanitaire par pompe à chaleur air/eau monobloc haute température et préparateur sanitaire.

Description et caractéristiques techniques

HRC70
Pompe à chaleur (5 kW – 35 kW)

VS
Préparateur (500 L – 3000 L)

Description et caractéristiques techniques dans la fiche technique du système MégaPAC70 dans le chapitre « Production de chauffage et d’eau chaude sanitaire par pompe à chaleur »

Certification

Certification de la gamme de pompes à chaleur Eurovent.

+ produit

MégaPAC70

Le système de production d’eau chaude sanitaire collective par pompe à chaleur et préparateur sanitaire

  • Traitement antilégionellose 100% thermodynamique.
  • Bouclage sanitaire 100% thermodynamique.
  • Pas de limite de distance entre les unités extérieures et le local technique.
  • Performances élevées pour les solutions BBCA (bâtiment bas carbone).
  • Taux de couverture EnR minimum de 30% (Île-de-France).
  • Connectivité EnR avec autoconsommation possible par stockage de chaleur d’origine EnR (photovoltaïque ou éolienne par exemple).

MégaPAC70

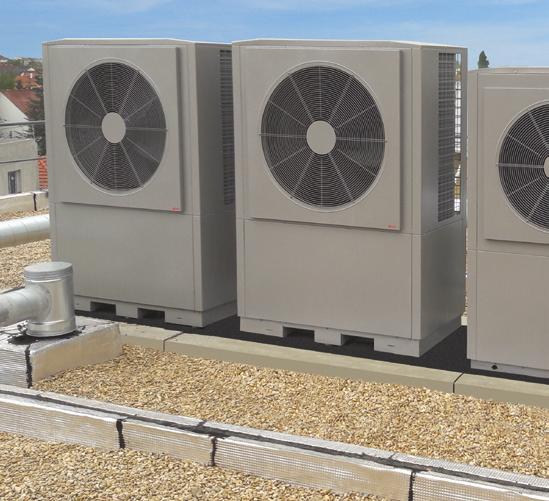

Pompes à chaleur HRC70 en cascade

MégaPAC70

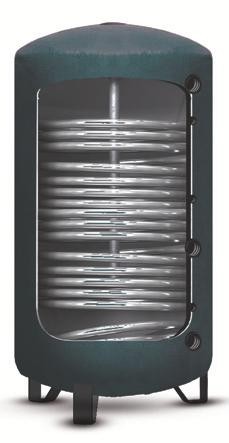

Préparateur sanitaire collectif VS

Informations générales

  • Lieu de fabrication : Feuquières-en-Vimeu (80).
  • Distribution : En direct à l’installateur ou par un réseau de grossistes.
  • Garantie :
  • Gammes Edel et Edel ACE : garantie de 5 ans sur la cuve et de 2 ans sur la pompe à chaleur, les éléments électriques et les pièces détachées.
  • Gamme MégaPAC70 : garantie de 5 ans sur le préparateur et de 2 ans sur la pompe à chaleur, les éléments électriques et les pièces détachées.
  • Garantie d’approvisionnement en pièces détachées : 10 ans.
  • Accompagnement technique :
  • Service technique prescription : tél. 03 22 61 21 00.
  • Site Internet professionnel : www.auer.fr/fr/prescription/
    (CCTP, fiches de saisie, outils de dimensionnement, schémas DWG, objets BIM…).
  • Entretien et services : Réseau national de stations techniques agréées.
