Horizal

Garde-corps, rampes d’escaliers et mains courantes en aluminium destinés aux lieux publics et privés.

Produits

Garde-corps préfabriqués en aluminium à barreaudage ou à remplissage avec ou sans vide sous la main courante.
Conception en version droite ou rampante.

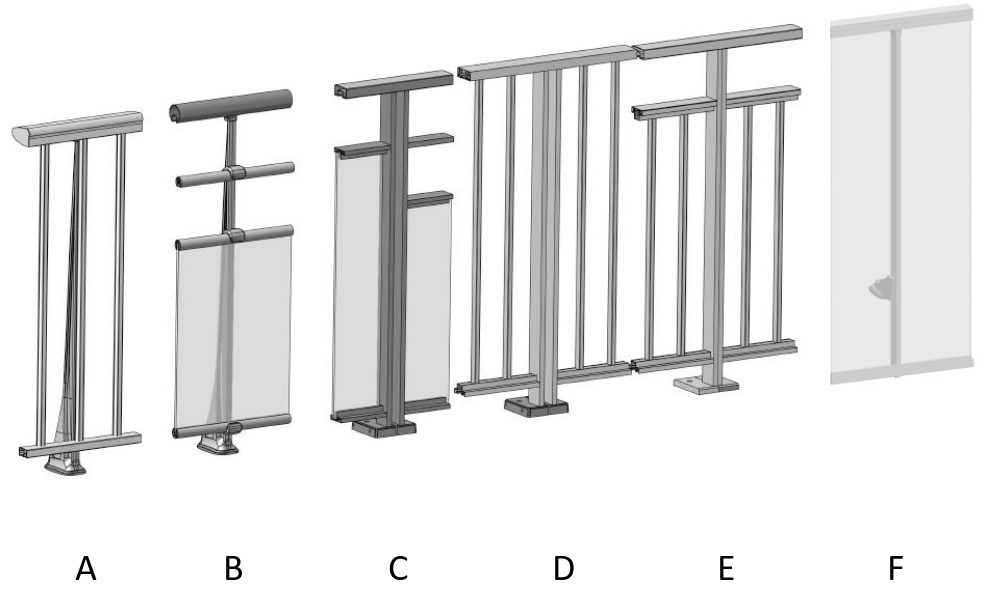

• Modèle INITIAL ANTARES (repéré par A sur le schéma) : Garde-corps à barreaudage filant à fixation sur dalle, en nez de dalle ou entre tableaux.

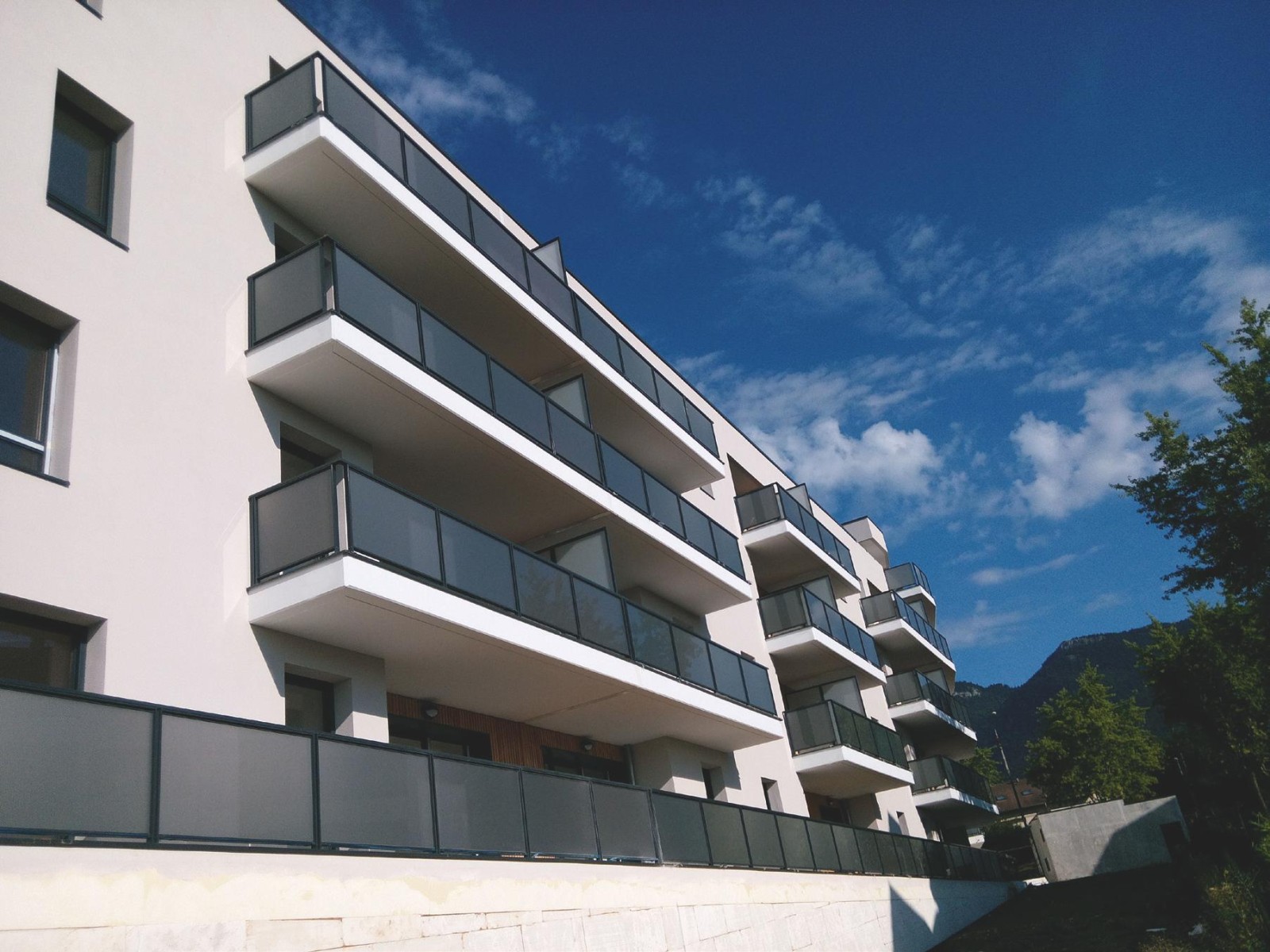

• Modèle INITIAL AREAL (repéré par B sur le schéma) : Garde-corps à remplissage filant à fixation sur dalle, en nez de dalle ou entre tableaux.

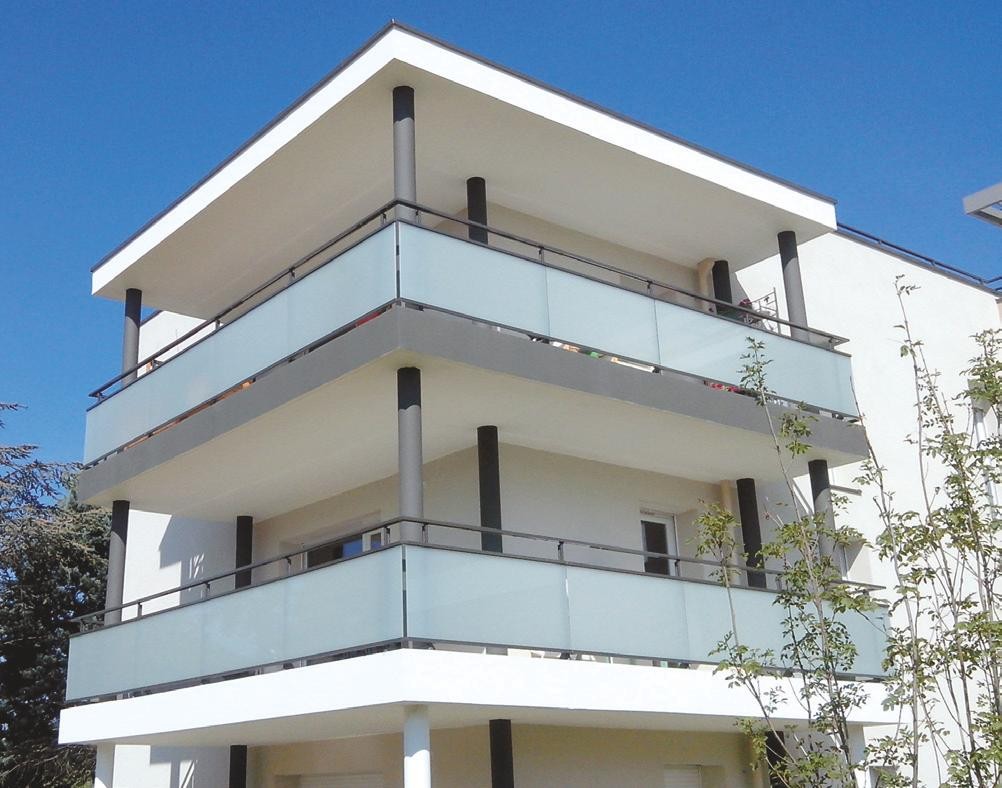

• Modèle FERIA à remplissage axé (repéré par C sur le schéma) : Garde-corps à remplissage axé avec double poteau (ou poteaux accolés) à fixation sur dalle, en nez de dalle ou sur muret avec une esthétique épurée qui tend à se rapprocher des références acier.

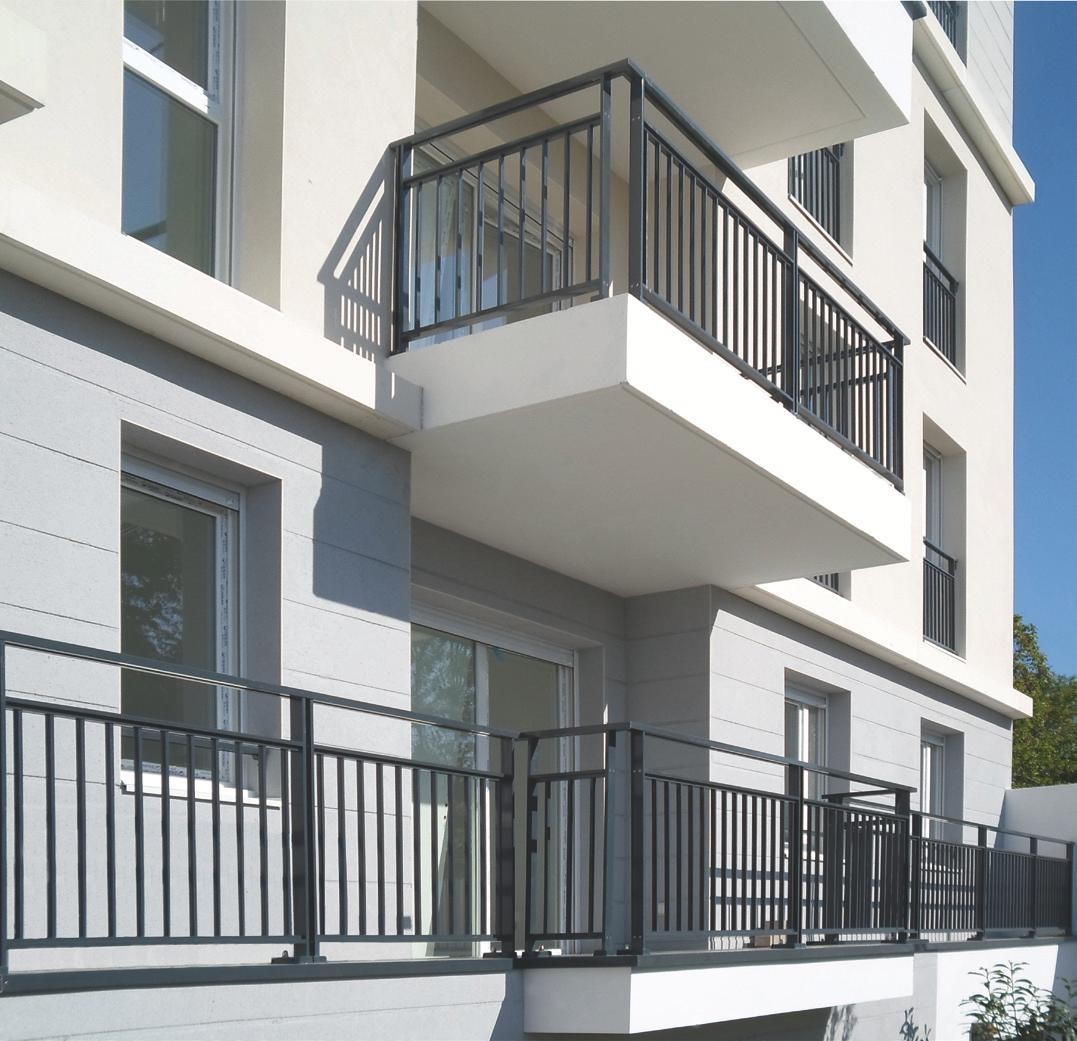

• Modèle FERIA à barreaudage axé (repéré par D et E sur le schéma) : Garde-corps à barreaudage axé avec double poteau (ou poteaux accolés) à fixation sur dalle, en nez de dalle ou sur muret avec une esthétique épurée qui tend à se rapprocher des références acier.
• Modèle INITIAL AREAL passant devant dalle (repéré par F sur le schéma) : Garde-corps à remplissage filant passant devant dalle à fixation sur dalle ou en nez de dalle.

Description et caractéristiques techniques

• Mains courantes :
• Profilés en aluminium extrudé.
• Formes : Rectangulaire, demi-ronde, ronde ou ovoïde.

Dimensions :

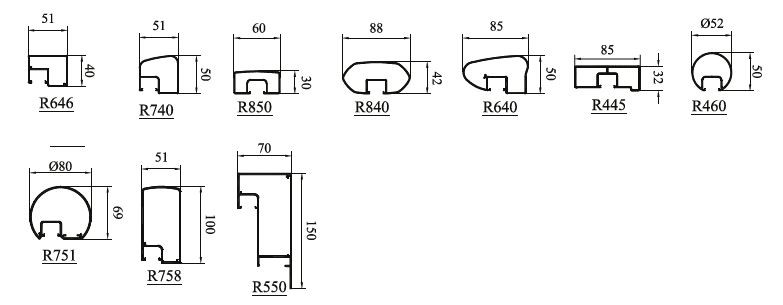

Gamme INITIAL (ANTARES et AREAL)

Version vide sous main courante

Version butant sous main courante

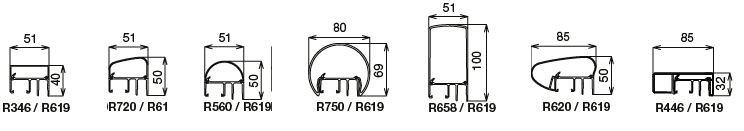

Gamme FERIA

Version vide sous main courante

Version butant sous main courante

• Barreaudage :

• Lisses intermédiaires :
• Profilés en aluminium extrudé.
• Formes rectangulaire et ronde : 38 x 28 mm et Ø 30 mm (AREAL et ANTARES), 54 x 15 mm et Ø 32 mm (FERIA).

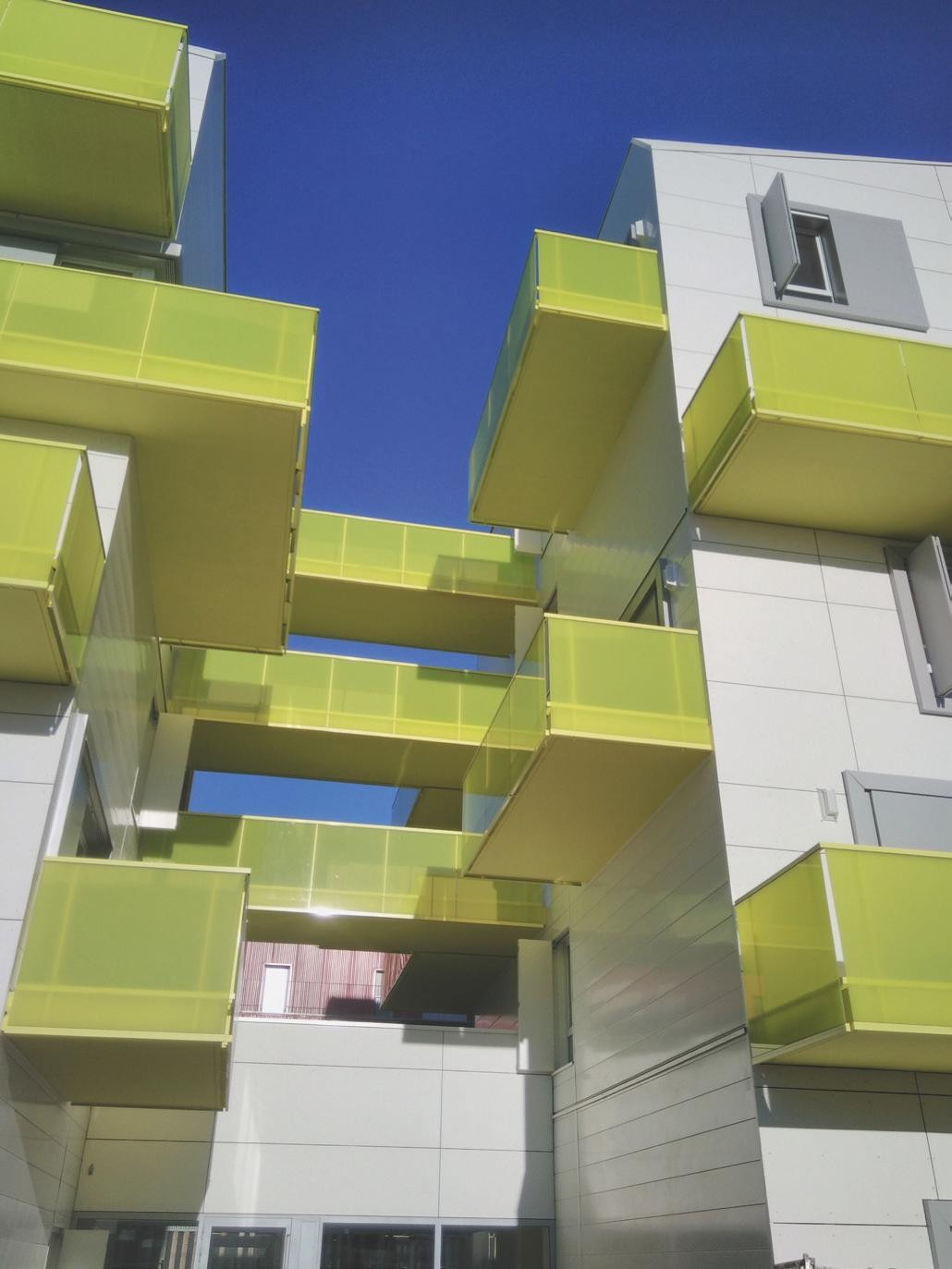

• Remplissages des modèles AREAL et FERIA :
• Verre feuilleté 44/2 clair, teinté ou sérigraphié.
• Tôle d’aluminium pleine, perforée ou découpée au laser.
• Panneau en matériau composite ou en métal déployé.
• Barreaux supports et fixations latérales :
• Pièces en aluminium moulé ou réalisées à partir de profils usinés (barreaux supports, sabots, platines, etc.).
• Barreaux supports à réglage tridimensionnel qui permet une grande variété de fixation (ANTARES et AREAL).
• Visserie : En acier inoxydable.

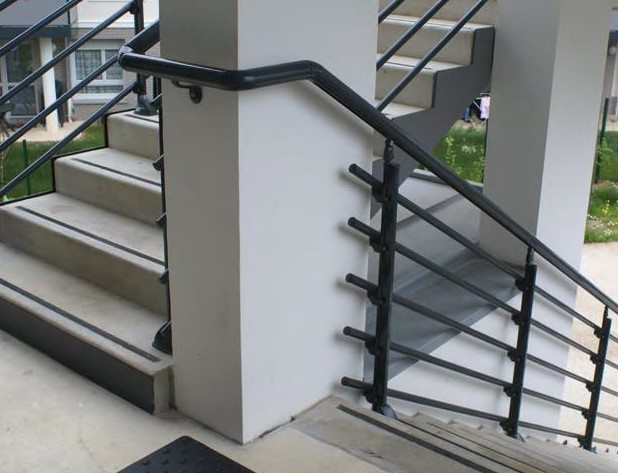

Main courante préfabriquée en aluminium multidirectionnelle à fixation contre mur, sur et contre muret ou latérale contre mur.

Description

• Main courante : Profilé en aluminium extrudé, forme ronde (Ø 52 mm).
• Consoles : Pièces en aluminium moulé.
• Raccords : Articulés pour liaison PMR.
• Visserie : En acier inoxydable.

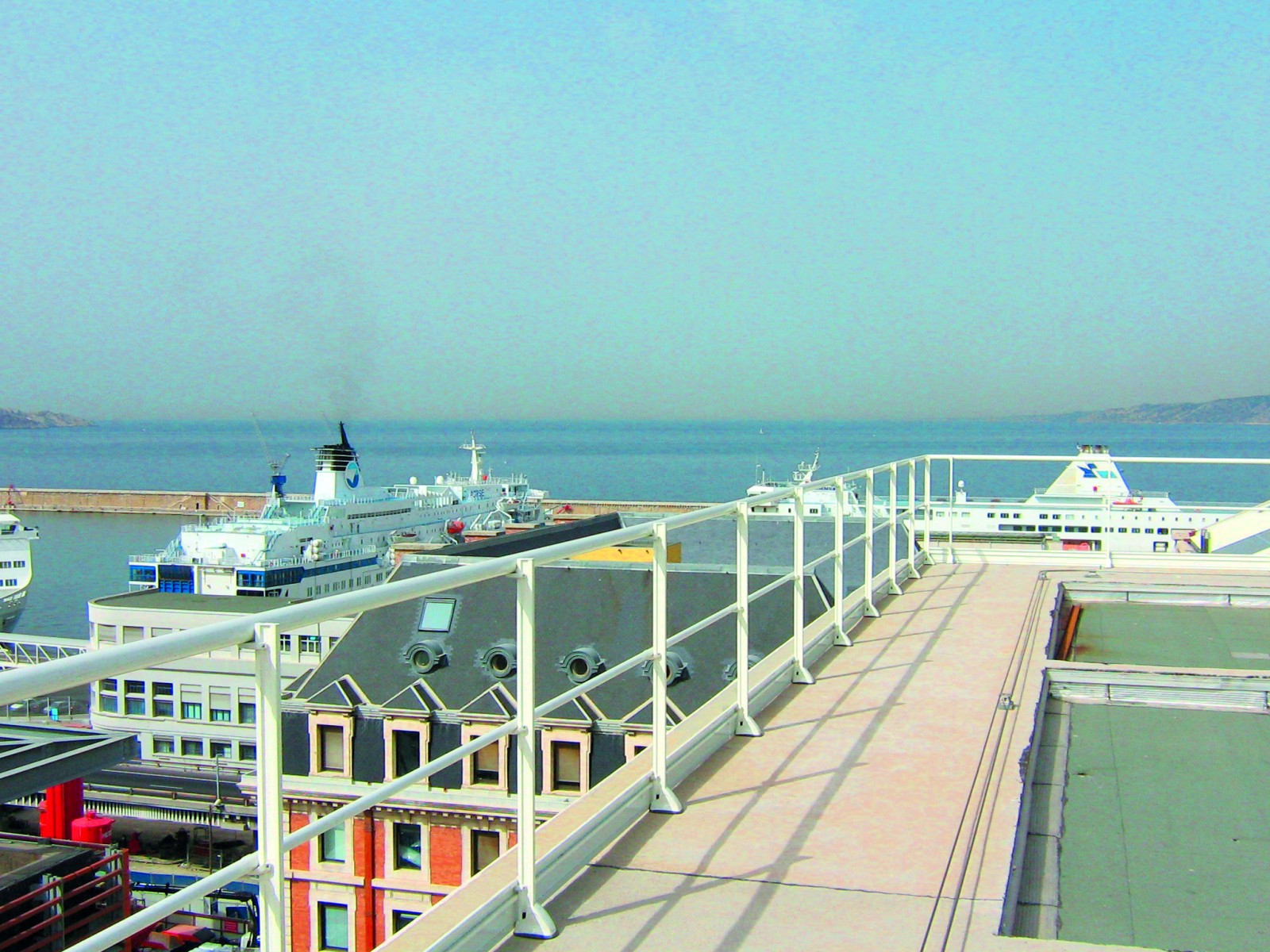

Garde-corps de sécurité pour toitures-terrasses inaccessibles au public.

Produits

Garde-corps préfabriqués en aluminium à assemblage mécanique, sans soudure.

• Modèle GARDAL FF : Garde-corps de sécurité qui se fixe à la française, sur dalle ou sur relevé d’acrotère.
• Modèle GARDAL FA : Garde-corps de sécurité qui se fixe à l’anglaise, sur le flanc intérieur du relevé d’acrotère ou côté façade.
• Modèle GARDAL SZ : Garde-corps de sécurité avec fixations déportées.
• Modèle GARDAL SK : Garde-corps de sécurité escamotable.

Description et caractéristiques

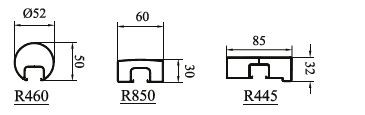

• Main courante : R460 (Ø 52 mm) extrudée, forme ronde.
• Profil intermédiaire : Ø 30 mm, extrudé, forme ronde.
• Barreaux supports : Droit, coudé ou cintré vers l’intérieur.
• Option : Sabot déporté pour échapper au déport de la couvertine.
