Chappée - De Dietrich Thermique

PRODUITS

Chaudières murales et au sol à gaz
Chaudières murales moyenne puissance à gaz

  • Solutions eligibles CEE
  • Démarche environnementale PEP

Chaudières murales basse température mixtes
Gamme bas NOx

Luna ST Blue 2.24

Chaudière mixte instantanée.

  • Chaudière standard ou basse température à faible émission d’oxydes d’azote, mixte instantanée, en version cheminée ou VMC.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox et une réserve dans le vase d’expansion.
  • Corps de chauffe en cuivre et brûleur modulant en Inox.

MSX 24 MI

Chaudière mixte instantanée.

  • Chaudière standard ou basse température à faible émission d’oxydes d’azote, mixte instantanée, en version cheminée ou VMC.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox à grande surface d’échange.
  • Corps de chauffe en cuivre et brûleur modulant en Inox.

Caractéristiques techniques

Chaudières à gaz
Catégorie		 Murale basse température
Gamme Luna ST Blue MSX MI
Modèle Luna ST Blue 2.24
CF/VMC		 MSX 24 MI
CF/VMC
Type (directive 92-42 CEE) standard / basse
température		 standard / basse
température
Fonctions chauffage et ECS ECS instantanée ECS instantanée
Nombre d’étoiles ECS
(NF EN 13203)		 3 3
Évacuation des gaz
de combustion		 cheminée/VMC cheminée/VMC
Classe NOx - 6
ErP - Efficacité énergétique
saisonnière chauffage
ŋs (classe)		 C C
ErP - Efficacité énergétique ECS
ŋwh (classe)		 B B
Puissance utile nominale (kW) 24,0 24,0
Puissance utile minimale (kW) 9,3 9,3
Rendement à charge 100% Pn
(% PCI)		 90,3/90,3 90,4/91,2
Rendement à charge 30% Pn
(% PCI)		 89,0/89,6 89,1/89,6
Pertes à l’arrêt à ΔT 30K (W) 183 183
Débit spécifique ECS à ΔT 30K
(l/min)		 11,2 11,2
Capacité de stockage ECS (l) - -
Hauteur (mm) 763 730
Largeur (mm) 450 400
Profondeur (mm) 345 299
Poids (kg) 33,0 27,0

Chaudières murales à condensation mixtes

Accea 2.25/2.29/2.35

Chaudières mixtes à micro-accumulation.

  • Chaudières à condensation, mixtes à micro-accumulation, en version ventouse ou 3CEp, compatibles avec une régulation connectable à Internet.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox.
  • Brûleur modulant de 20 à 100% de la puissance.
  • Régulation compatible avec le thermostat d’ambiance connectable eMO Life.
  • Corps de chauffe et brûleur modulant à prémélange total en Inox.

Initia + HTE 2.25/2.29/2.33/2.40

Chaudières mixtes à micro-accumulation.

  • Chaudières à condensation, mixtes à micro-accumulation, en version ventouse.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox.
  • Brûleur modulant de 16 à 100% de la puissance.
  • Corps de chauffe et brûleur modulant à prémélange total en Inox.

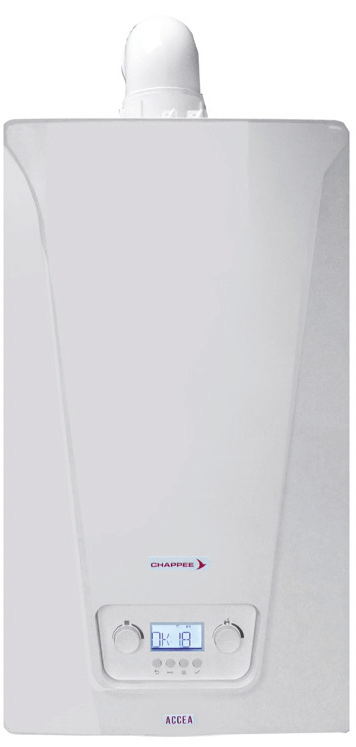

Accea

Chaudière murale à condensation, mixte à micro-accumulation.
Nouveauté 2021

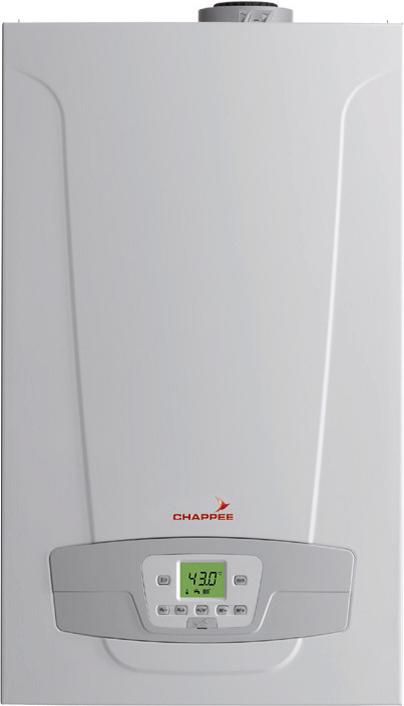

Initia + HTE

Modèles : Initia + HTE, Initia + HTE Max et Initia + HTE Duo
Chaudière murale à condensation, mixte à micro-accumulation, à mini-accumulation, à accumulation intégrée ou à accumulation séparée.

PMC-S 24/28 MI, PMC-S 30/35 MI et PMC-S 34/39 MI

Chaudières mixtes à micro-accumulation.

  • Chaudières à condensation, mixtes à micro-accumulation, en version ventouse ou 3CEp.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox à grande surface d’échange.
  • Brûleur modulant de 24 à 100% de la puissance.
  • Corps de chauffe monobloc en alliage aluminium-silicium et brûleur modulant à prémélange total en Inox.

MPX 24/29 MI et MPX 28/33 MI

Chaudières mixtes à micro-accumulation.

  • Chaudières à condensation, mixtes à micro-accumulation, en version ventouse ou 3CEp.
  • Production d’eau chaude sanitaire grâce à un échangeur sanitaire à plaques en Inox à grande surface d’échange.
  • Brûleur modulant de 14 à 100% de la puissance.
  • Corps de chauffe en Inox avec double enveloppe extérieure en matériau composite et brûleur modulant à prémélange total en Inox.

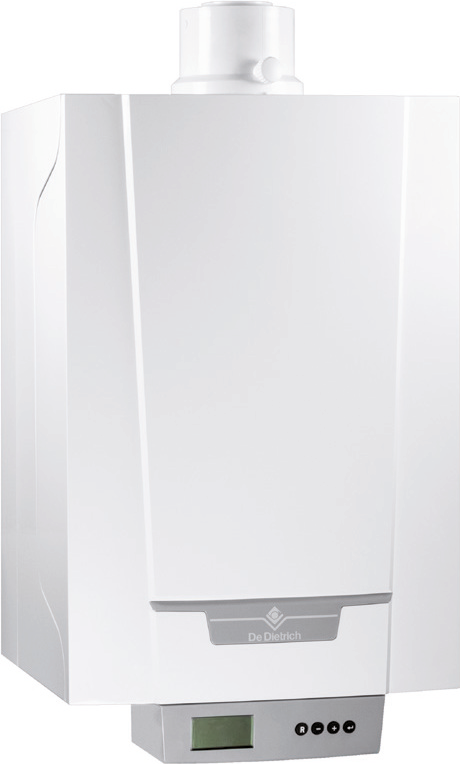

PMC-S

Modèle : PMC-S MI
Chaudière murale à condensation, mixte à micro-accumulation.

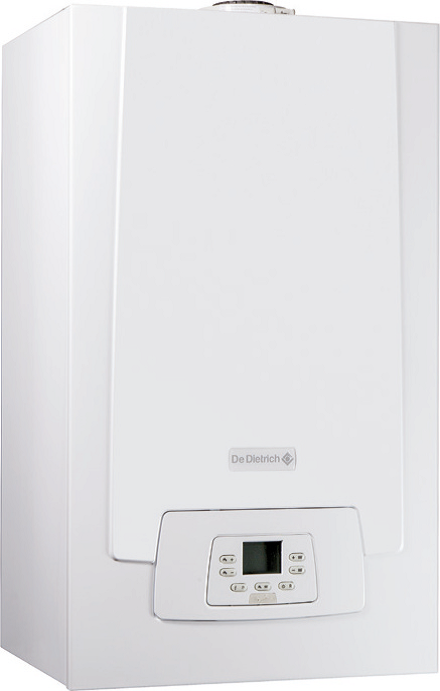

MPX

Modèles : MPX et MPX MI
Chaudière murale à condensation, mixte à micro-accumulation ou à accumulation séparée.

Caractéristiques techniques

Voir le tableau des caractéristiques techniques des chaudières murales et au sol à condensation.

Chaudières au sol à condensation mixtes

Twinéo EGC 17/29/V100 SL

Chaudière mixte à accumulation intégrée.

  • Chaudière à condensation, mixte à accumulation intégrée, en version ventouse.
  • Production d’eau chaude sanitaire grâce à un préparateur intégré avec cuve en acier émaillé, avec échangeur à serpentin et avec anode de protection en magnésium.
  • Préparateur avec un échangeur.
  • Corps de chauffe monobloc en alliage aluminium-silicium et brûleur en Inox à prémélange total modulant de 22 à 100% de la puissance.

Twinéo EGC 17/29/V200 SSL

Chaudière mixte à accumulation solaire intégrée.

  • Chaudière à condensation, mixte à accumulation solaire intégrée, en version ventouse.
  • Production d’eau chaude sanitaire grâce à un préparateur intégré avec cuve en acier émaillé, avec échangeur à serpentin et avec anode de protection en magnésium.
  • Préparateur solaire avec deux échangeurs.
  • Tableau de commande avec régulation solaire et composants du circuit hydraulique solaire intégrés.
  • Corps de chauffe monobloc en alliage aluminium-silicium et brûleur en Inox à prémélange total modulant de 22 à 100% de la puissance.

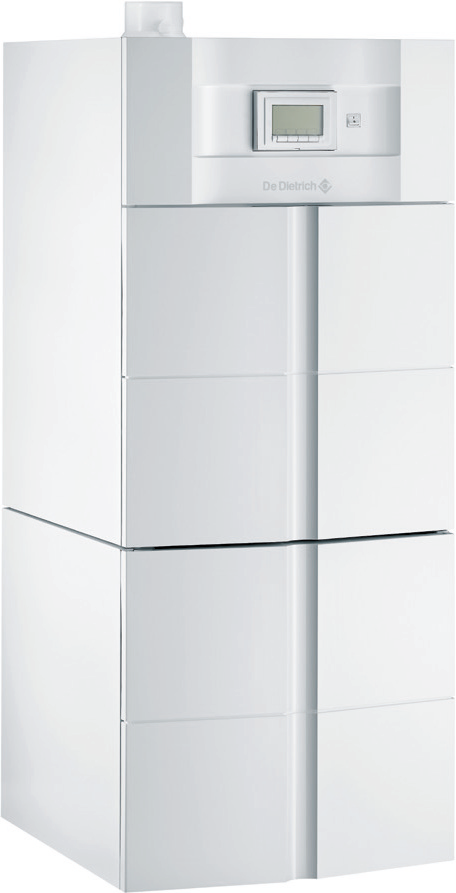

TWINEO

Modèles : Twineo EGC V100 SL et V200 SSL
Chaudière au sol à condensation, mixte à accumulation intégrée ou à accumulation solaire intégrée.

Caractéristiques techniques des chaudières murales et au sol à condensation

Chaudières à gaz
Catégorie		 Murale à condensation Sol à condensation
Gamme Accea Initia + HTE PMC-S MI MPX MI Twinéo EGC
Modèle Accea
2.25 / 2.29 / 2.35		 Initia + HTE
2.25 / 2.29 / 2.33 / 2.40		 PMC-S 24/28 MI
/ PMC-S 30/35 MI
/ PMC-S 34/39 MI		 MPX 24/29 MI
/ MPX 28/33 MI		 EGC 17/29/V100 SL
- EGC 17/29/V200 SSL
Type (directive 92-42 CEE) condensation condensation condensation condensation condensation
Fonctions chauffage et ECS ECS micro-accumulée(1) ECS micro-accumulée(1) ECS micro-accumulée(1) ECS micro-accumulée(1) ECS accumulée intégrée
- solaire intégrée
Nombre d’étoiles ECS
(NF EN 13203)		 3 3 3 3 3
Évacuation des gaz
de combustion		 ventouse - 3CEp ventouse ventouse - 3CEp ventouse ventouse
Classe NOx 6 5 6 6 6
ErP - Efficacité énergétique
saisonnière chauffage
ŋs (classe)		 A A A A A
ErP - Efficacité énergétique ECS
ŋwh (classe)		 A A A A A
Puissance utile nominale (kW) 16,0 / 20,0 / 25,0 16,0 / 20,0 / 24,0 / 32,0 23,8 / 29,8 / 34,7 24,0 / 28,0 17,2
Puissance utile minimale (kW) 5,8 / 5,8 / 7,0 4,0 / 4,7 / 5,5 / 6,7 5,5 / 7,7 / 7,7 3,8 / 4,7 5,0
Rendement à charge 100% Pn
(% PCI)		 97,9 / 97,7 / 97,8 97,7 / 97,6 / 97,7 / 97,6 99,1 / 99,3 / 99,3 97,6 / 97,8 99,3
Rendement à charge 30% Pn
(% PCI)		 108,7 / 108,5 / 108,6 108,8 110,5 / 110,4 / 110,4 108,8 / 108,9 110,2
Pertes à l’arrêt à ΔT 30K (W) 35 35 / 35 / 40 / 45 35 / 45 / 45 35 / 40 78
Débit spécifique ECS à ΔT 30K
(l/min)		 12,0 / 14,0 / 16,7 12,0 / 14,0 / 16,0 / 19,3 14,0 / 17,3 / 18,9 14,0 / 15,8 18,0
Capacité de stockage ECS (l) - - - - 95 - 200
Hauteur (mm) 700 763 674 763 1482 - 2042
Largeur (mm) 395 450 368 450 600
Profondeur (mm) 279 345 364 345 720
Poids (kg) 27,5 / 27,5 / 28,0 38,5 / 38,5 / 39,5 / 39,0 26,0 / 29,0 / 29,0 38,5 / 39,5 117,0 - 172,0
(1) Fonction ECS micro-accumulée par échangeur à plaques.

Chaudières murales à condensation
Chauffage seul moyenne puissance

IX-M 35 / … / 150

Chaudières chauffage seul.

  • Chaudières moyenne puissance à condensation, chauffage seul, en version ventouse.
  • Système de cascade de 2 à 4 modules.
  • Tableau de commande avec régulation Diematic Évolution pour une gestion intégrée des systèmes multiénergies.
  • Corps de chauffe monobloc en Inox et brûleur en Inox à prémélange total modulant de 11 à 100% de la puissance.

Caractéristiques techniques

Chaudières à gaz
Catégorie		 Moyenne puissance
Murale à condensation
Gamme IX-M
Modèle IX-M 35 / 50 / 60 / 70 / 90 / 110 / 130 / 150
Type (directive 92-42 CEE) condensation
Fonctions chauffage et ECS chauffage seul
Évacuation des gaz de combustion ventouse/cheminée
Classe NOx 6
Puissance utile nominale (kW) 33,8 / 45,0 / 55,0 / 65,0 / 85,0 / 102,0 / 121,5 / 140,3
Puissance utile minimale (kW) 5,0 / 5,0 / 6,1 / 7,2 / 9,4 / 11,4 / 24,3 / 28,1
Hauteur (mm) 819 / 819 / 819 / 819 / 1062 / 1062 / 1062 / 1062
Largeur (mm) 450 / 450 / 450 / 450 / 600 / 600 / 600 / 600
Profondeur (mm) 377 / 377 / 377 / 505 / 584 / 584 / 584 / 584
Poids (kg) 40 / 40 / 40 / 50 / 83 / 93 / 93 / 96

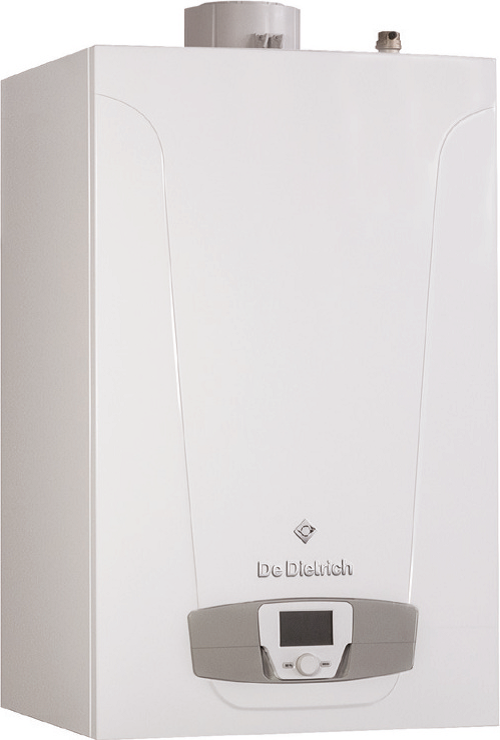

IX-M

Chaudière murale moyenne puissance à condensation, chauffage seul avec système cascade de 2 à 4 chaudières.
Nouveauté 2021

Informations générales

  • Lieux de fabrication : Mertzwiller (67) et Bassano del Grappa (Italie) - sites ISO 9001.
  • Distribution : Par un réseau de grossistes indépendants.
  • Garantie : De 2, 3, 5 ou 10 ans selon l’appareil.
    Conditions de garantie dans les catalogues-tarifs Chappée et De Dietrich.
2021-2023
