Auer

PRODUITS

Système de production de chauffage et d’eau chaude sanitaire individuelle par pompe à chaleur air/eau haute température et préparateur sanitaire
Gamme HTI70

Description

Système de production de chauffage et d’eau chaude sanitaire individuelle par pompe à chaleur air/eau monobloc haute température 70°C et préparateur sanitaire.

HTi70

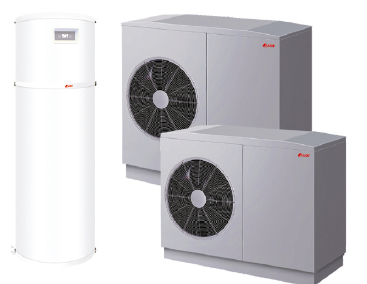

Pompes à chaleur HTi70 et préparateur sanitaire DS170 avec pilote hydro-électrique intégré

Composants

HTi70

Pompe à chaleur (6 kW – 8 kW) pour système individuel.

  • Puissance calorifique de 6 et 8 kW modulable de 15 à 100%.
  • Performance COP jusqu’à 5 en conditions de température de fonctionnement air +7°C / eau +35°C.
  • Production d’eau de chauffage jusqu’à une température de 70°C.
  • Fluide frigorigène non fluoré R290.
  • Fonctionnement jusqu’à une température extérieure de - 15°C.

Pilote DS170

Préparateur sanitaire (170 L) pour système individuel.

  • Préparateur sanitaire individuel avec pilote hydraulique intégré au-dessus de la cuve pour la gestion de la production de chauffage et d’eau chaude sanitaire.
  • Enveloppe extérieure en acier avec finition par peinture époxy.
  • Isolation thermique en mousse de polyuréthanne.
  • Cuve en acier avec revêtement en émail et protection contre la corrosion par anode en magnésium.
  • Résistance électrique stéatite démontable sans vidange de l’appareil.

Certification

HTi70

  • Modèles en cours de demande de certification NF Pompe à chaleur.

Pilote DS170

  • Modèle de classe I et d’indice de protection IP X4.

+ produit

Les pompes à chaleur HTi70 sont destinées à l’habitat individuel.

  • Pompe à chaleur monobloc réversible.
  • Puissance calorifique de 6 et 8 kW.
  • Préparateur sanitaire de 170 litres.
  • Modulation de puissance de 15 à 100%.
  • Production d’eau de chauffage jusqu’à une température de 70°C et d’eau chaude sanitaire sans appoint électrique.
  • Gain jusqu’à 10% sur l’indicateur Énergie-Carbone des émissions de gaz à effet de serre EgesPCE par rapport aux pompes à chaleur traditionnelles.

Caractéristiques techniques

Pompe à chaleur HTi70 Unité 6 kW mono 8 kW mono
Classe énergétique ErP  - A+++ A+++
Puissance calorifique
maximale à +7°C / +35°C		 kW 4,2 6,1
COP à +7°C / +35°C  - 5,1 5,4
Puissance calorifique
maximale à - 7°C / +35°C		 kW 6,0 7,4
COP à - 7°C / +35°C  - 2,9 2,9
Plage de régulation
de la puissance		 % 15 à 100 15 à 100
Plage de fonctionnement
(air extérieur)		 °C  -15 à +40  -15 à +40
Alimentation électrique V 230 mono 230 mono
Dimensions (H x L x P) mm 820 x 1035 x 450 1075 x 1035 x 450
Poids à vide kg 92 98
Pilote DS Unité DS170
Capacité de la cuve L 170
Ballon de découplage  - bypass interne
Raccordement chaudière  - commande thermostatique
Puissance appoint électrique kW 0 à 3
Alimentation électrique V 230 mono
Dimensions (H x L x P) mm 1725 x 520 x 571
Poids à vide kg 80

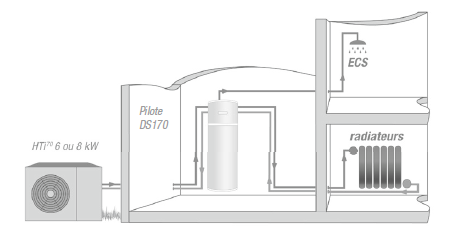

Schéma de principe

Système HTI70DS individuel

Système de production de chauffage et d’eau chaude sanitaire collective par pompe à chaleur air/eau haute température et préparateur sanitaire
Gamme ZéPAC70

Description

Système de production de chauffage et d’eau chaude sanitaire collective par pompe à chaleur air/eau monobloc haute température 70°C et préparateur sanitaire.

ZéPAC70

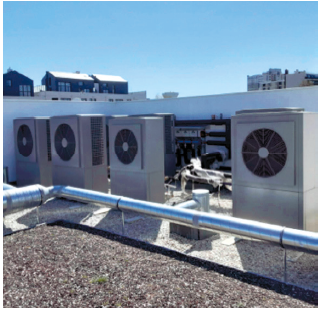

Pompes à chaleur HRC70 en cascade

Le fluide frigorigène écologique

Non soumis aux exigences de la réglementation F-GAS européenne

Les pompes à chaleur HTi70 et HRC70 fonctionnent avec un fluide frigorigène non fluoré, le R290.
Ce fluide ne contribue que très faiblement à l’effet de serre contrairement à ceux utilisés dans les systèmes traditionnels.
Le matériel n’est pas soumis au contrôle annuel obligatoire de la réglementation F-GAS.

+ produit

  • Solution double service ou triple service avec production de froid.
  • Réponse à la future réglementation RE 2020.
  • Solution de rénovation de chaufferies au gaz ou au fioul.
  • Puissance calorifique de 17 à 80 kW unitaire et jusqu’à 1,2 MW en cascade.
  • Pas de limite de distance entre les unités extérieures et le local technique.
  • Solution ultracompacte (local technique de 15 m² suffisant pour une installation desservant 150 logements).

Composants

HRC70

Pompe à chaleur (17 kW – 80 kW) pour système collectif.

  • Puissance calorifique de 17 à 80 kW unitaire et jusqu’à 1200 kW avec 15 unités en cascade.
  • Performance COP jusqu’à 5 en conditions de température de fonctionnement air +7°C / eau +35°C.
  • Production d’eau de chauffage jusqu’à une température de 70°C.
  • Fluide frigorigène non fluoré R290.
  • Fonctionnement jusqu’à une température extérieure de - 20°C.

VS

Préparateur sanitaire (500 L – 3000 L) pour système collectif.

  • Voir la description et le tableau des caractéristiques techniques de la gamme MégaPAC70.

Certification

HRC70

  • Modèles certifiés NF Pompe à chaleur.

Caractéristiques techniques

Pompe à chaleur HRC70 Unité 17 kW tri 20 kW tri 25 kW tri 32 kW tri 40 kW tri 60 kW tri 80 kW tri
Classe énergétique ErP - A++ A++ A++ A++ A++ A++ A++
Puissance calorifique
maximale à +7°C/+35°C		 kW 16,7 19,6 24,0 30,1 37,7 56,6 73,9
COP à +7°C/+35°C - 4,9 4,4 4,6 4,6 4,6 4,6 4,6
Puissance calorifique
maximale à +7°C/+45°C		 kW 16,6 21,1 23,9 28,8 35,9 53,8 72,6
COP à +7°C/+45°C - 3,9 3,8 3,8 3,7 3,9 3,9 3,9
Puissance calorifique
maximale à +7°C/+65°C		 kW 15,9 20,0 22,1 26,0 33,8 34,3 68,6
COP à +7°C/+65°C - 2,6 2,7 2,7 2,5 2,6 2,6 2,6
Plage de fonctionnement
(air extérieur)		 °C  -20 à +40  -20 à +40  -20 à +40  -20 à +40  -20 à +40  -20 à +40  -20 à +40
Alimentation électrique V 400 tri 400 tri 400 tri 400 tri 400 tri 400 tri 400 tri
Dimensions (H x L x P) mm 1713 x 1035 x 561 1713 x 1035 x 561 1713 x 1035 x 561 1713 x 1235 x 561 1280 x 1960 x 1240 1300 x 2330 x 1450 1300 x 2330 x 1450
Poids à vide kg 245 252 265 270 550 595 652

Système de production d’eau chaude sanitaire collective par pompe à chaleur air/eau haute température et préparateur sanitaire
Gamme MégaPAC70

Description

Système de production d’eau chaude sanitaire collective par pompe à chaleur air/eau monobloc haute température 70°C et préparateur sanitaire.

+ produit

  • Traitement antilégionellose 100% thermodynamique.
  • Bouclage sanitaire 100% thermodynamique.
  • Pas de limite de distance entre les unités extérieures et le local technique.
  • Performances élevées pour les solutions BBCA (bâtiment bas carbone).
  • Taux de couverture EnR minimum de 30% (Île-de-France).
  • Connectivité EnR avec autoconsommation possible par stockage de chaleur d’origine EnR (photovoltaïque ou éolienne par exemple).
  • Solution ultracompacte (local technique de 15 m2 suffisant pour une installation desservant 150 logements).

Composants

HRC70

Pompe à chaleur (17 kW – 80 kW) pour système collectif.

  • Voir la description et le tableau des caractéristiques techniques de la gamme ZéPAC70.

VS

Préparateur sanitaire (500 L – 3000 L) pour système collectif.

  • Préparateur sanitaire collectif à associer à un pilote hydraulique multifonction pour la gestion de la production de chauffage et d’eau chaude sanitaire.
  • Enveloppe extérieure en acier avec finition par peinture époxy ou jaquette souple.
  • Isolation thermique en laine de verre ou mousse de polyuréthanne.
  • Cuve en acier avec revêtement en émail et protection contre la corrosion par anode en magnésium.

MégaPAC70

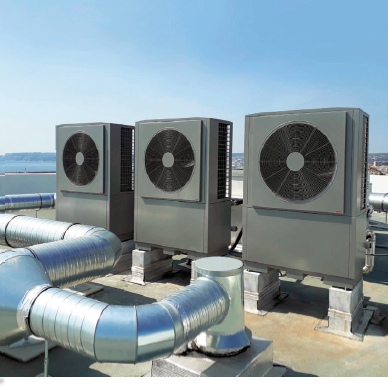

Pompes à chaleur HRC70 en cascade

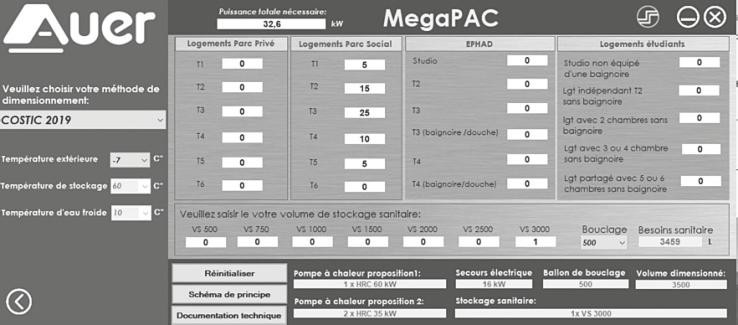

 Outil de dimensionnement

Système MégaPAC70 collectif

Certification

HRC70

  • Modèles certifiés NF Pompe à chaleur.

MégaPAC70

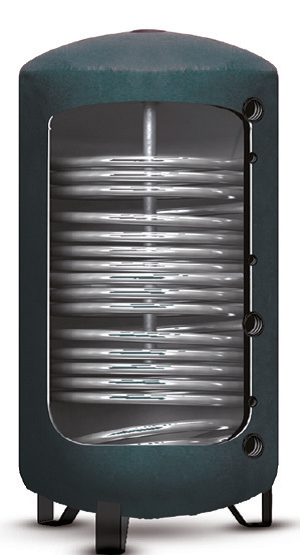

Préparateur sanitaire collectif VS

Caractéristiques techniques

Préparateur sanitaire VS Unité 500 L 750 L 1000 L 1500 L 2000 L 2500 L 3000 L
Pertes thermiques
Coefficient Ua		 Jacquette avec isolation M0 W/K  - 3,02 3,48 4,02 4,46 4,86 5,16
Jacquette avec isolation M1 W/K 2,78 2,77 3,16 3,66 4,06 4,42 4,70
Jacquette avec isolation M4 W/K  - 2,46 2,68 3,12 3,48 3,80 4,06

Informations générales

  • Lieu de fabrication : Feuquières-en-Vimeu (80).
  • Distribution : En direct à l’installateur ou par un réseau de grossistes.
  • Garantie :
  • Garantie de 2 ans sur la pompe à chaleur, les éléments électriques et les pièces détachées.
  • Garantie de 5 ans sur le compresseur et sur le préparateur sanitaire.
  • Garantie d’approvisionnement en pièces détachées : 10 ans.
  • Accompagnement technique :
  • Service technique prescription : Tél. 03 22 61 21 00.
  • Site Internet professionnel : www.auer.fr/fr/prescription/
    (CCTP, fiches de saisie, outils de dimensionnement, schémas DWG, objets BIM…).
  • Entretien et services : Réseau national de stations techniques agréées.
